СХЕМИ



Схемите които са показани, са изпробвани и се ползват в Радиоклуб-Хасково LZ1KAM



Стабилизиран регулируем токоизправител  от  0 – 30 V /3 A

Устройството се използва при захранване и изпитание на различни схеми, с  предварително ограничаване на необходимото захранване

 Антени за WiFi, 3G, 4G

Антената се използва за подобряване връзка между 3G, 4G, WiFi устройствата. С малко елементи и добро насочване на антената са постигнати много добри показатели.

Включване на WiFi _TL 723N_modul за антена WiFi 2,4 GHz

     WiFi _TL 723N modul е взет от неработещ таблет.     Комбиниран с антената за WiFi 2,4 GHz, се използва за подобряване връзка между  WiFi устройствата. Може да се включи и при компютри без WiFi връзка. Като се инсталира и драйвера му.



Зарядно устройство за оловни акумулатори с регулиране на тока и периодично зареждане

Устройството се използва при зареждане на капсоловани оловни акумулатори за предавателите по радиозасичане, Часовника за стартиране на състезателите  и  зареждане на автомобила със схемата за корекция на елементите.

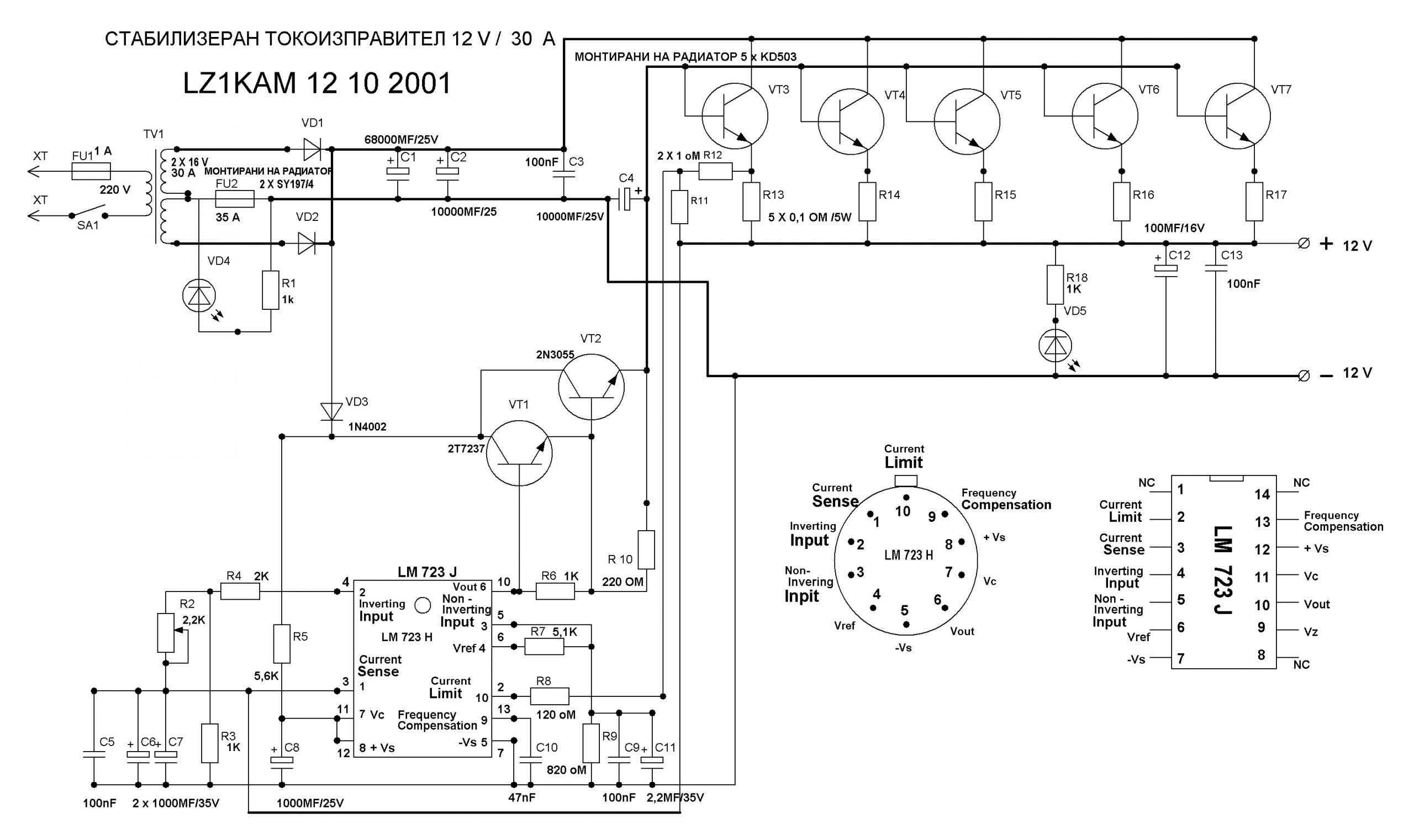

Стабилизиран токоизправител  ~220V  – +12 V /30 A

Устройството се използва при захранване на съвременна КВ радиостанция, която работи при различни видове натоварвания (цифрови – SSTV, RTTY, BPSK и други). Необходимо е стабилно захранване още в първият момент на стартиране на програмата в режим на предаване в ефир. Трансформатора трябва да е предвиден за 2х16 V/30 А на вторичната намотка. Диодите са монтирани на радиатор. Всички мощни транзистори са монтирани на радиатор. Ако се наложи се включва и охлаждане с вентилатор.

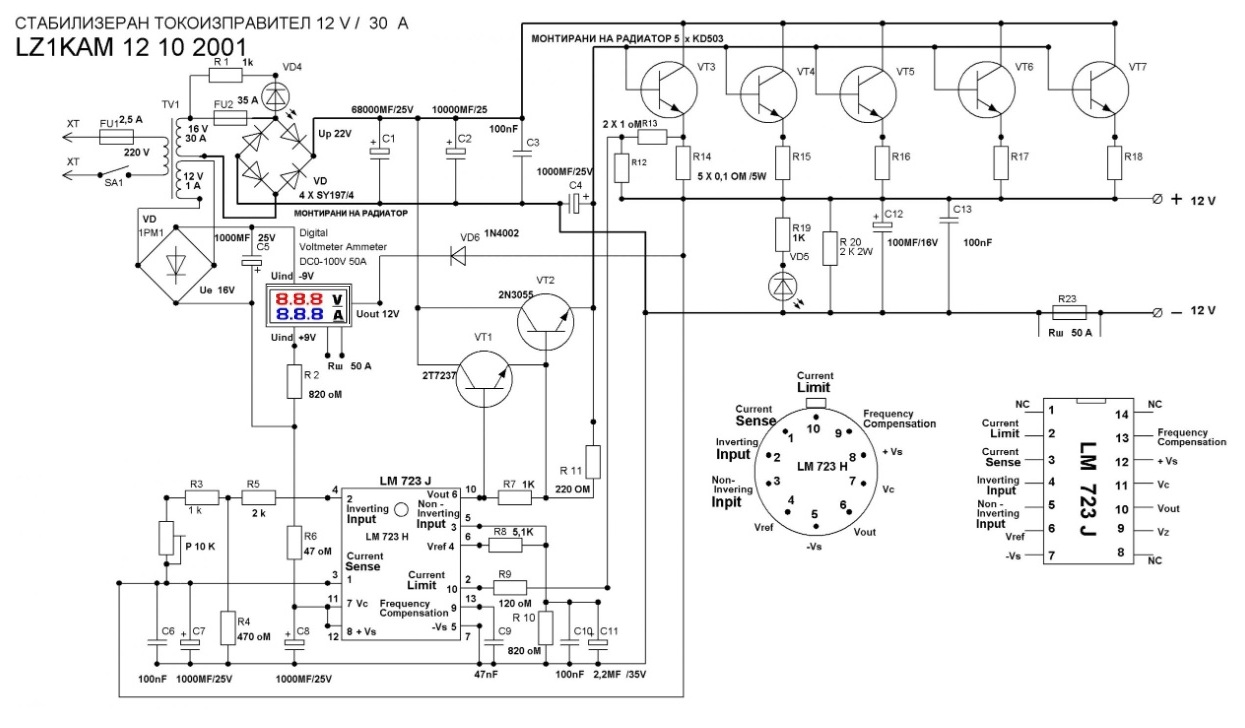

Стабилизиран токоизправител  ~220V  – +12 V /30 A     с              цифров волт/ампер метър

Устройството се използва при захранване на съвременна КВ радиостанция, която работи при различни видове натоварвания (цифрови – SSTV, RTTY, BPSK и други). Необходимо е стабилно захранване още в първият момент на стартиране на програмата в режим на предаване в ефир. Трансформатора трябва да е предвиден за 16 V/30 А на вторичната намотка, трета намотка 12 V за еталонното напрежение на ИС МА 723 и захранване на цифровият волт / ампер метър.. Диодите са монтирани на радиатор. Всички мощни транзистори са монтирани на радиатор. Паралелно на предпазител FU2 е монтиран светодиод VD4, да индикира при прекъсване. Ако се наложи се включва и охлаждане с вентилатор.

Стабилизиран регулируем токоизправител  от  1 – 30 V /20 A

Устройството се използва при захранване и изпитание на различни схеми, с  предварително степенчато ограничаване на  захранването чрез превключвателя SA и регулирането му в необходими граници с R2 . Тока е предвиден да бъде до 20А. Трансформатора трябва да е предвиден за 24 V/20 А на вторичната намотка. Диодите са монтирани на радиатор. Всички мощни транзистори са монтирани на радиатор.



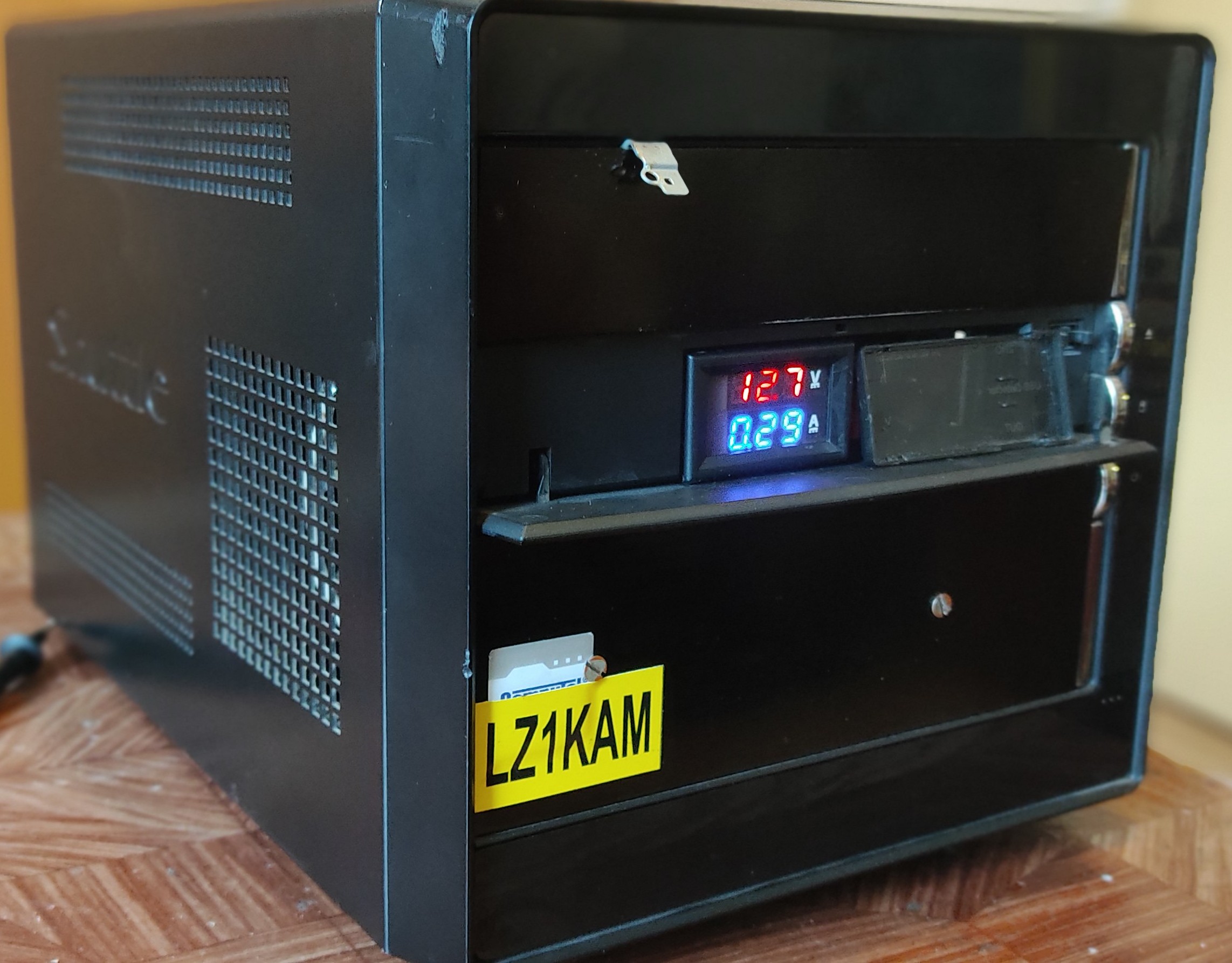

Импулсен стабилизиран, регулируем по ток и напрежение токоизправител от 1 до 30V / 5A

Импулсният токоизправител е изграден от следните блокове:       Понижаващ захранващ блок ~220V AC /DC36-5А, модул WX DC2416.  Регулиращ блок – регулира – тока от 0 до 8А; – напрежението от 0 до 30V, с възможност за твърдо регулиране от 0 – 6V, от 0 – 14V и от 0 до 30V с ЦК ключ, което има три положения. Модулът е DC-DC понижаващ преобразовател  XL4016. Понижаващ DC-DC модул от 30 на 5V / 3A – Модул с DSN2596 (LM2596HV) ; с него захранваме измервателния уред V/А 100V / 10A. С възможност за включване от USB 5V / 3A към захранване за GSM телефон (зареждане на батерия). Модулите са китайски-от техни сайтове.  Задаване на ток от регулатора: пример – избираме 8,4V с регулатора на напрежение, даваме на късо изходните клеми (+ и -) и настройваме нужния ток, например 2,5A. Премахваме късото от изходните клеми, можем да захранваме / зареждаме две  батерии свързани последователно с това напрежение и ток. Максималният ток за регулиране е 8A при охлаждане с вентилатор. При номинален ток от 5A работи най-устойчиво. Захранващия блок е монтиран в кутийка от DVD (CD) за компютър.
